Orientering (kurvor och ytor)

Kurs: M0068M Förkunskaper: Parametriserade kurvor, Parametriserade ytor

---

1. Vad “orientering” betyder

Innan man kan integrera ett vektorfält längs en kurva eller över en yta måste man bestämma sig för en riktning. Den riktningen kallas en orientering. Idén är enkel men konsekvensrik:

• För en kurva är orienteringen ett val av “framåt” — en tangentvektor som inte hoppar.
• För en yta är orienteringen ett val av “uppåt” — en enhetsnormal som varierar kontinuerligt.

Om bytet sker konsekvent över hela objektet säger man att kurvan/ytan är orienterbar. Det är två sidor av samma idé: utan en orientering är många integraler bara definierade upp till tecken.

Grundtanken

En orientering är en kontinuerlig “framåt”-vektor. För kurvor är det tangenten, för ytor är det normalen. När orienteringen byts byter integralen tecken.

2. Orienterade kurvor

En parametriserad kurva $\vec{r}(t),t\in [a,b]$ bär naturligt en orientering: man rör sig i den riktning $t$ växer. Att vända orienteringen är samma sak som att byta parameter till $\vec{r}(-t)$ eller $\vec{r}(a+b-t)$.

Konsekvens för kurvintegraler

Kurvintegralen av ett vektorfält är känslig för orienteringen:

$${\int }_{-C}\vec{F}\cdot d\vec{r}=-{\int }_C\vec{F}\cdot d\vec{r}.$$

Kurvintegralen av en skalär mot båglängd (${\int }_{C}fds$) är däremot oberoende — det är bara fältintegraler som byter tecken.

För slutna plana kurvor finns en kanonisk konvention: motsols är positiv orientering. Den används i Greens sats och alla satser som handlar om “områdets rand traverseras med $D$ till vänster”.

3. Orienterade ytor

En yta $S$ i ${\mathbb{R}}^3$ är orienterbar om man kan välja en enhetsnormal $\hat{n}$ kontinuerligt på hela $S$. För grafen $z=f(x,y)$ kan man alltid göra det — det finns två naturliga val:

$$\hat{n}=\frac{1}{\sqrt{1+f_x^2+f_y^2}}\left(\begin{array}{c}-f_x\\ -f_y\\ +1\end{array}\right)(\text{uppa˚t}),\hat{n}=\frac{1}{\sqrt{1+f_x^2+f_y^2}}\left(\begin{array}{c}+f_x\\ +f_y\\ -1\end{array}\right)(\text{neda˚t}).$$

Att bestämma orienteringen är att välja vilketdera. Med en parametrisering $\vec{r}(u,v)$ är det naturliga valet

$$\hat{n}=\frac{{\vec{r}}_u\times {\vec{r}}_v}{\Vert {\vec{r}}_u\times {\vec{r}}_v\Vert },$$

och byter man parameterordningen — $\vec{r}(v,u)$ istället — vänds normalen.

Inte alla ytor är orienterbara

Att kunna välja $\hat{n}$ kontinuerligt är inget tekniskt detaljvillkor. Möbiusbandet kan inte orienteras — försöker man välja en normal och följa den runt ett varv kommer den tillbaka med motsatt tecken. För integrationssatserna (Stokes sats, Gauss sats) är orienterbarhet ett nödvändigt antagande.

4. Inducerad orientering på randen

När $S$ är en orienterad yta med rand $\partial S$ ärver randen sin orientering från ytans. Regeln är högerhandsregeln:

Stå på ytan i normalens riktning. Gå längs randen så att ytan ligger till vänster. Det är den positiva orienteringen på $\partial S$.

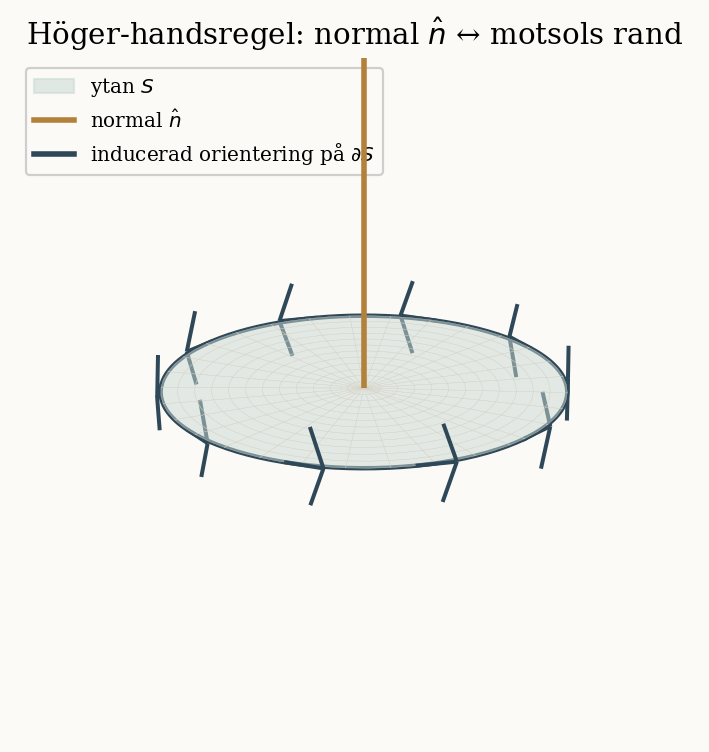

För en plan skiva i $xy$-planet med normalen $\hat{n}=\hat{k}$ (uppåt) blir den inducerade orienteringen på randcirkeln motsols — precis som Greens-sats-konventionen.

Detta är den länk som binder ihop Stokes sats: när man har valt orientering på $S$ är orienteringen på $\partial S$ inte ett val längre, utan en konsekvens.

5. Slutna ytor — yttre normal

En sluten yta — sfär, kub, torus — har ingen rand. Den naturliga orienteringen är utåtriktad normal: $\hat{n}$ pekar ut från den volym som ytan innesluter. Det är konventionen i Gauss sats, där flödet räknas ut genom $\partial V$.

Att vända till inåtriktad normal är ekvivalent med att byta tecken på alla flödesintegraler.

6. Sammanfattning

Objekt	Orientering	Defaultkonvention
Kurva $C$	tangentens “framåt”-riktning	parametriseringens växande $t$
Sluten plan kurva	rotationsriktning	motsols (positiv)
Yta $S$	enhetsnormal $\hat{n}$	${\vec{r}}_u\times {\vec{r}}_v$ från parametrisering
Rand $\partial S$	inducerad från $S$	högerhandsregeln
Sluten yta $\partial V$	yttre/inre normal	yttre (utåt)

Praktisk konsekvens

När du sätter upp en integral och får ett “tecken-fel” — kolla orienteringen först. Det är den vanligaste källan till feltecken, inte en räkningsmiss längre fram.
