Grafer

Kurs: M0065M Förkunskaper: Funktioner

Idén

En graf gör en ekvation till geometri. Punkterna som uppfyller $x^{2} - 4 x + y^{2} + 6 y - 3 = 0$ är inget annat än en cirkel, och det ser vi så fort ekvationen står på rätt form. Omvänt kan vi lösa ekvationer och olikheter genom att läsa av en figur: skärningspunkter är lösningar till ekvationssystem, och $∣ x - a ∣$ är ett avstånd på tallinjen.

1. Grafen till en funktion eller ekvation

Grafen till en funktion $f$ är mängden

{(x, f (x)) : x \in D_{f}} \subset R^{2} .

Mer allmänt är grafen till en ekvation (eller olikhet) i $x$ och $y$ mängden av alla punkter $(x, y)$ som uppfyller den.

Att byta $x$ mot $x - 2$ flyttar grafen två steg åt höger; att lägga till $1$ flyttar den ett steg uppåt.

Förskjutningar. Grafen till $y = f (x - a) + b$ är grafen till $y = f (x)$ flyttad $a$ steg åt höger och $b$ steg uppåt. Till exempel är $y = (x - 2)^{2} + 1$ parabeln $y = x^{2}$ med vertex flyttad till $(2, 1)$ .

2. Vertikala linjetestet

En kurva i planet är grafen till en funktion om och endast om varje vertikal linje skär kurvan i högst en punkt.

3. Räta linjen och avståndsformeln

Genom två punkter $P = (x_{1}, y_{1})$ och $Q = (x_{2}, y_{2})$ med $x_{1} \neq = x_{2}$ går en rät linje med lutningen (riktningskoefficienten)

k = tan v = \frac{Δ y}{Δ x} = \frac{y _{2} - y _{1}}{x _{2} - x _{1}},

där $v$ är vinkeln mellan linjen och positiva $x$ -axeln. Är $x_{1} = x_{2}$ är linjen vertikal, $x = x_{1}$ .

Enpunktsformeln: linjen med lutning $k$ genom $(x_{1}, y_{1})$ är $y - y_{1} = k (x - x_{1})$ , eller $y = k x + m$ med $m = y_{1} - k x_{1}$ .
Parallella linjer har samma lutning, $k_{1} = k_{2}$ .
Vinkelräta linjer har $k_{1} k_{2} = - 1$ .

Avståndet mellan $P$ och $Q$ följer av Pythagoras sats i den rätvinkliga triangeln med kateterna $Δ x$ och $Δ y$ :

d = ∣ PQ ∣ = (x_{2} - x_{1})^{2} + (y_{2} - y_{1})^{2} .

Till exempel är avståndet mellan $(2, 3)$ och $(6, 0)$ lika med $4^{2} + (- 3)^{2} = 5$ .

4. Cirkeln och kägelsnitten

En cirkel är mängden av alla punkter i planet som har samma avstånd $R$ till en medelpunkt $M = (x_{0}, y_{0})$ :

(x - x_{0})^{2} + (y - y_{0})^{2} = R^{2}

Härledning: cirkelns ekvation

En punkt $P = (x, y)$ ligger på cirkeln precis när $∣ MP ∣ = R$ . Avståndsformeln ger
$(x - x_{0})^{2} + (y - y_{0})^{2} = R ⟺ (x - x_{0})^{2} + (y - y_{0})^{2} = R^{2},$
där kvadreringen är en ekvivalens eftersom båda leden är icke-negativa.

Kägelsnitten har följande standardformer (med centrum eller vertex i origo):

Kurva	Ekvation	Geometrisk definition
Parabel	$x^{2} = 4 a y$	lika långt till fokus $(0, a)$ som till styrlinjen $y = - a$
Ellips	$\frac{x ^{2}}{a ^{2}} + \frac{y ^{2}}{b ^{2}} = 1$	summan av avstånden till två fokus är $2 a$
Hyperbel	$\frac{x ^{2}}{a ^{2}} - \frac{y ^{2}}{b ^{2}} = 1$	differensen av avstånden till två fokus är $\pm 2 a$

Ellipsen har halvaxlarna $a$ och $b$ , och hyperbeln har asymptoterna $y = \pm \frac{b}{a} x$ . En förskjuten kurva får $x - x_{0}$ och $y - y_{0}$ i stället för $x$ och $y$ . Möter vi en andragradsekvation i $x$ och $y$ utan $x y$ -term kvadratkompletterar vi i $x$ och $y$ var för sig (se Polynom och faktorisering) och läser av vilken kurva det är.

Efter kvadratkomplettering syns cirkelns medelpunkt och radie direkt: $x^{2} - 4 x + y^{2} + 6 y - 3 = 0$ är $(x - 2)^{2} + (y + 3)^{2} = 16$ .

Exempel — Vilken cirkel?

Ekvationen $x^{2} - 4 x + y^{2} + 6 y - 3 = 0$ beskriver en cirkel. Vi bestämmer medelpunkt och radie.

Lösning

Kvadratkomplettera i $x$ och $y$ var för sig, och lägg till samma tal i båda leden:
$(x^{2} - 4 x + 4) + (y^{2} + 6 y + 9) - 3 = 4 + 9 ⟺ (x - 2)^{2} + (y + 3)^{2} = 16 = 4^{2} .$ $medelpunkt (2, - 3), R = 4$
Stämmer med det handskrivna lösningsförslaget.

Vanliga grafer

Rät linje: $y = k x + m$
Parabel: $y = a x^{2} + b x + c$
Hyperbel: $y = 1/ x$
Cirkel (ej funktion): $x^{2} + y^{2} = r^{2}$
Ellips, parabel, hyperbel — se kägelsnitt

Illustrationer

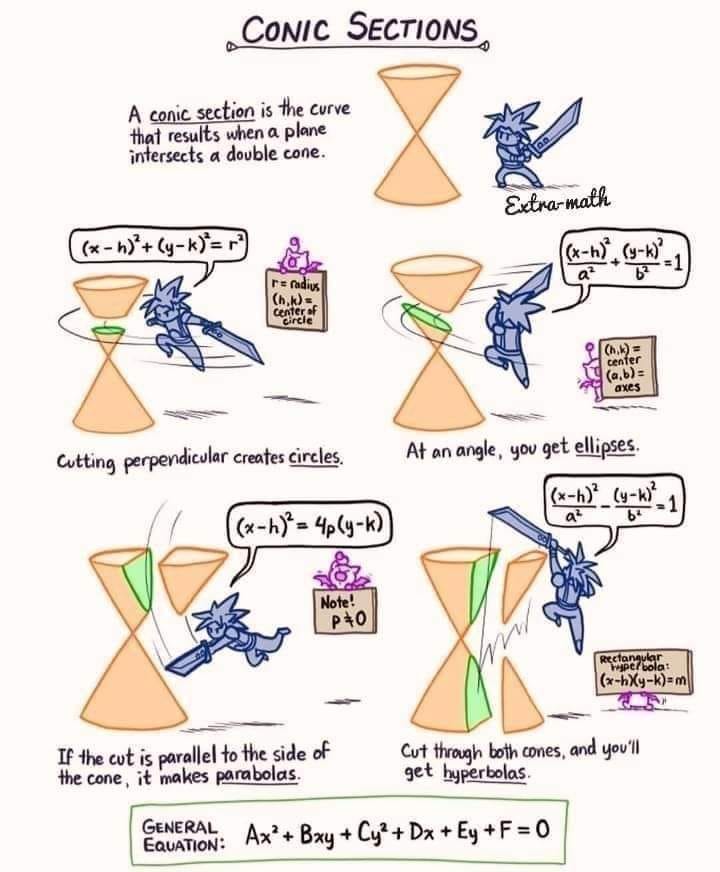

Kägelsnitt: cirkel, ellips, parabel, hyperbel

5. Absolutbelopp

∣ x ∣ = {x, - x, x \geq 0 x < 0

Geometriskt är $∣ x ∣$ avståndet från $x$ till $0$ på tallinjen, och $∣ x - a ∣$ avståndet mellan $x$ och $a$ . Därför är till exempel $∣ x - 5∣ < 3 ⟺ 2 < x < 8$ : alla tal som ligger närmare $5$ än $3$ enheter.

Olikheten $∣ x - 1∣ > 2∣ x - 2∣$ gäller där den första grafen ligger ovanför den andra, alltså för $5/3 < x < 3$ .

Ekvationer och olikheter med absolutbelopp löses genom att dela upp tallinjen i intervall där varje belopp har ett bestämt tecken. Varje fall ger en lösning som bara gäller inom sitt intervall.

Eftersom $a \geq 0$ är

x^{2} = ∣ x ∣

och inte $x$ ; för $x < 0$ är $x^{2} = - x$ .

Exempel — Olikhet med två belopp

Vi löser olikheten $∣ x - 1∣ > 2∣ x - 2∣$ .

Lösning

Beloppen byter uttryck i $x = 1$ och $x = 2$ , så vi får tre fall.

$x \geq 2$ : $x - 1 > 2 (x - 2) ⟺ x < 3$ . Lösningar: $2 \leq x < 3$ .

$1 \leq x < 2$ : $x - 1 > 2 (2 - x) ⟺ 3 x > 5 ⟺ x > \frac{5}{3}$ . Lösningar: $\frac{5}{3} < x < 2$ .

$x < 1$ : $1 - x > 2 (2 - x) ⟺ x > 3$ , vilket inte ligger i intervallet. Inga lösningar.

Sammanställ.
$\frac{5}{3} < x < 3$
Stämmer med det handskrivna lösningsförslaget.

Vanliga fel

Fel håll vid förskjutning. $y = f (x - 2)$ är grafen flyttad två steg åt höger, inte vänster.

Obalanserad kvadratkomplettering. Talen som läggs till i vänsterledet ( $4$ och $9$ ovan) måste läggas till även i högerledet.

Radien är inte högerledet. $(x - 2)^{2} + (y + 3)^{2} = 16$ har $R = 4$ , inte $16$ .

Behålla en lösning utanför sitt fall. I beloppsfallet $x < 1$ ger räkningen $x > 3$ , som ska förkastas.

$x^{2} = x$ . Rätt är $∣ x ∣$ .

6. Lösta övningar

Testuppgift 2.9 b — Ellipsens halvaxlar

Vi bestämmer halvaxlar och medelpunkt för ellipsen $4 x^{2} + 4 x + 16 y^{2} - 32 y + 1 = 0$ .

Lösning

Bryt ut koefficienterna framför kvadrattermerna och kvadratkomplettera:
$4 (x^{2} + x) + 16 (y^{2} - 2 y) + 1 = 0 ⟺ 4 (x + \frac{1}{2})^{2} - 1 + 16 (y - 1)^{2} - 16 + 1 = 0.$
Standardform. $4 (x + \frac{1}{2})^{2} + 16 (y - 1)^{2} = 16$ , och division med $16$ ger
$\frac{( x + \frac{1}{2} ) ^{2}}{2 ^{2}} + \frac{( y - 1 ) ^{2}}{1 ^{2}} = 1.$ $a = 2, b = 1, centrum (- \frac{1}{2}, 1)$
Facit: Halvaxlar $a = 2$ , $b = 1$ , Centrum $(- \frac{1}{2}; 1)$ .

Övningsuppgift 2.15 — Linje skär cirkel

Vi bestämmer i vilka punkter linjen $y = x + 1$ skär cirkeln $2 x^{2} + 6 x + 2 y^{2} - 10 y + 4 = 0$ .

Lösning

Sätt in $y = x + 1$ i cirkelns ekvation:
$2 x^{2} + 6 x + 2 (x + 1)^{2} - 10 (x + 1) + 4 = 4 x^{2} - 4 = 0 ⟺ x = \pm 1.$
Motsvarande $y$ från linjen: $x = 1$ ger $y = 2$ , $x = - 1$ ger $y = 0$ .
$(1, 2) och (- 1, 0)$
Kontroll. $(- 1, 0)$ : $2 - 6 + 0 - 0 + 4 = 0$ . $(1, 2)$ : $2 + 6 + 8 - 20 + 4 = 0$ .

Facit: $(1; 2)$ och $(- 1; 0)$ .

Testuppgift 2.12 — Belopp mot linje

Vi bestämmer för vilka reella $x$ som $∣ x - 2∣ \leq x + 3$ .

Lösning

$x \geq 2$ : $x - 2 \leq x + 3 ⟺ - 2 \leq 3$ , sant för alla $x$ i fallet. Lösningar: $x \geq 2$ .

$x < 2$ : $2 - x \leq x + 3 ⟺ x \geq - \frac{1}{2}$ . Lösningar: $- \frac{1}{2} \leq x < 2$ .

Sammanställ.
$x \geq - \frac{1}{2}$
Facit: $x \geq - \frac{1}{2}$ .

Testuppgift 2.13 — Summa av två belopp

Vi löser ekvationen $∣ x ∣ + ∣ x + 1∣ = 3$ .

Lösning

Beloppen byter uttryck i $x = - 1$ och $x = 0$ :
$∣ x ∣ + ∣ x + 1∣ = ⎩ ⎨ ⎧ - 2 x - 1, 1, 2 x + 1, x < - 1 - 1 \leq x < 0 x \geq 0$
$x < - 1$ : $- 2 x - 1 = 3 ⟺ x = - 2$ , som ligger i intervallet.

$- 1 \leq x < 0$ : $1 = 3$ är falskt; inga lösningar.

$x \geq 0$ : $2 x + 1 = 3 ⟺ x = 1$ , som ligger i intervallet.
$x_{1} = - 2, x_{2} = 1$
Facit: $x_{1} = - 2$ , $x_{2} = 1$ .
