Vingdesign utan dator

Kurs: F0051T

---

Klassisk 2D-vingteori (Kutta–Joukowski) härleder lyftkraft utan datorer genom begreppet cirkulation.

Cirkulation

$$\Gamma ={\oint }_C\vec{v}\cdot d\vec{r}$$

där $C$ är en sluten kurva runt vingprofilen.

Kutta–Joukowskis sats

Lyftkraft per längdenhet:

$$\boxed{L^{\prime }={\rho }_{\infty }{V}_{\infty }\Gamma }$$

Kutta-villkor

Kräver att strömningen lämnar vingens bakkant glatt, vilket bestämmer cirkulationen entydigt.

Illustrationer

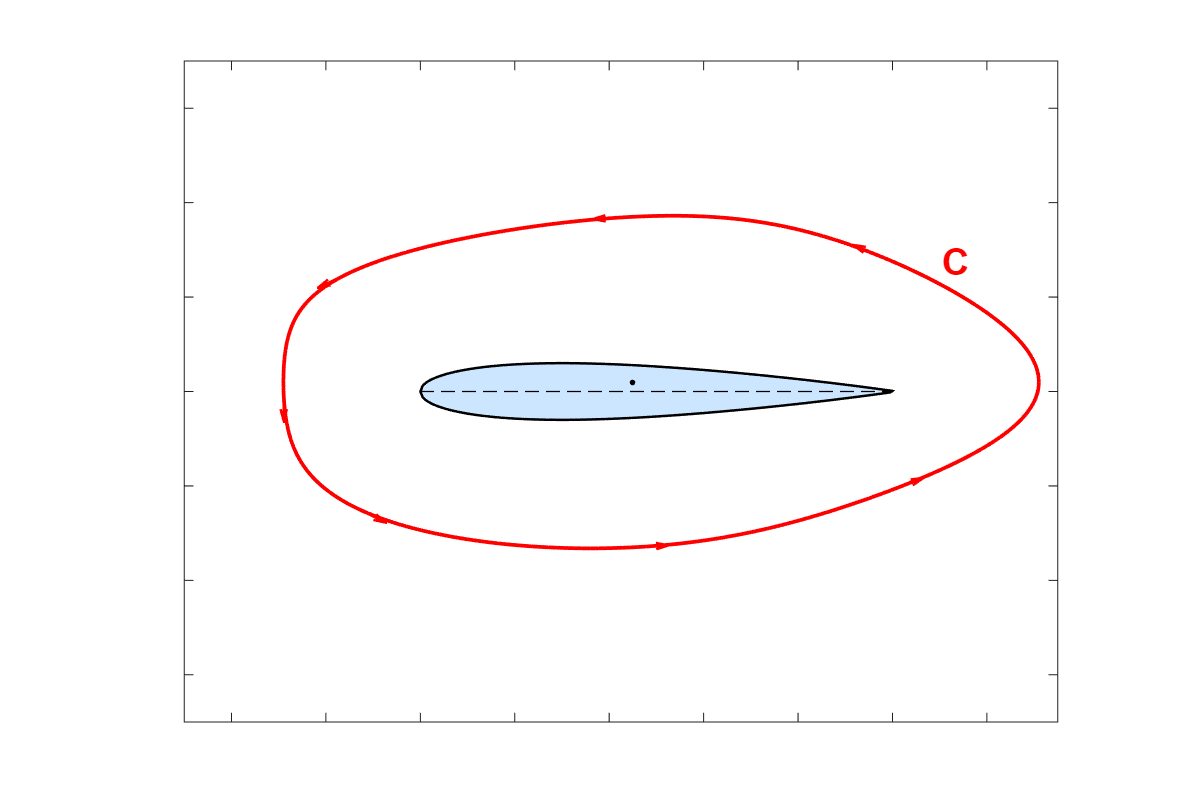

Cirkulation definition

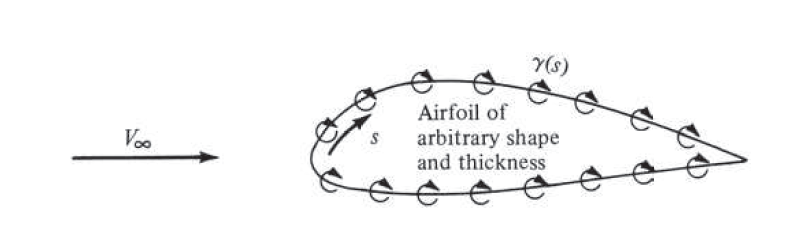

Cirkulation gamma

Vingprofilens nomenklatur
